壓電偏擺鏡 ║P341S是采用壓電陶瓷驅動的二維柔性鉸鏈偏擺鏡，壓電偏擺鏡內部使用無回差柔性鉸鏈并聯導向結構，采用有限元仿真分析優化柔性鉸鏈結構，緊湊的差分并聯結構柔性導向系統具有超高的導向精度，且具有高剛性、高負載、無磨損、免維護等特點，壓電偏擺臺內置精密位移傳感器進行全閉環的位置反饋，確保了壓電偏轉鏡具有極佳的運動控制精度，定位精度、分辨率和穩定性可以達到納米量級，定位穩定時間僅為毫秒量級。緊湊型設計，可更好的集成于光學系統中?？筛鶕?jù)用戶需求定制固定及出線方式。

內置高性能壓電陶瓷促動器具有超長使用壽命
壓電陶瓷促動器由環氧脂質涂層包裹，具有優異的防潮特性，避免漏電流增大造成故障，可實現無故障運行1000億個循環。

零間隙無摩擦柔性鉸鏈導向帶來高導向精度
柔性鉸鏈導向無需維護、無摩擦、無磨損，無需潤滑。它們的剛性可實現高負載能力，且它們對沖擊和振動不敏感。

并聯運動實現高動態多軸操作
在并聯多軸運動定位系統中，所有促動器作用于同一個運動平臺。所有軸具有最小的質量慣性和相同的動態性設計，可實現快速、高動態和高精密的運動。

多軸偏擺系統運動學

研生公司的壓電偏擺系統基于所有運動軸在單一移動平臺并聯運動。該系統可實現比兩個單軸串聯系統具有更高的線性度，且這種并聯結構外形尺寸更加緊湊。壓電偏擺鏡和壓電偏擺平臺適用于高動態操作，例如追蹤、掃描、圖像穩定、消除漂移和振動；同時也適用于光學系統和標本的靜態定位。研生的壓電偏擺系列產品可使光束偏轉至90mrad（甚至更大偏轉角）、幾微秒的極短響應時間和可達納弧度范圍的分辨率。研生提供多種大范圍偏轉角的緊湊型激光束偏轉控制系統。

差動壓電陶瓷驅動的偏擺系統（四腳支架）

壓電偏擺鏡動力學

壓電偏擺系統的最大工作頻率取決于它的機械諧振頻率。

為了估計系統的有效諧振頻率，需計算出反射鏡的轉動慣量。

圓形反射鏡的轉動慣量計算公式如下：

矩形反射鏡的轉動慣量計算公式如下：

帶載反射鏡的偏擺系統的諧振頻率

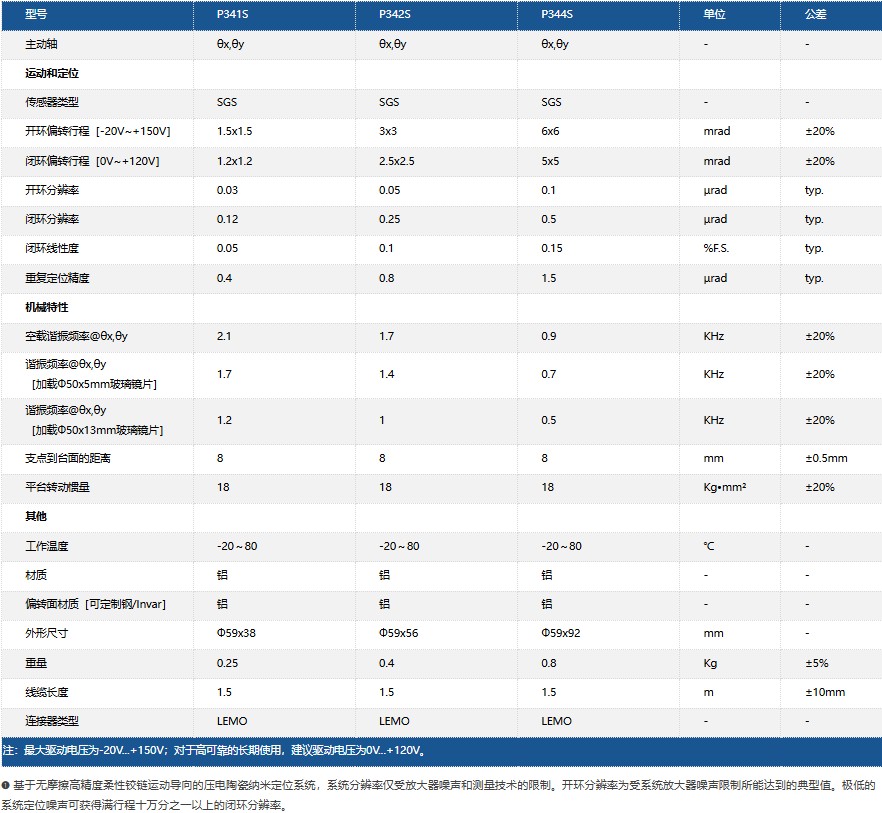

根據已知的空載偏擺系統的諧振頻率及轉動慣量(參見 >> 產品技術參數)和計算得出的反射鏡轉動慣量，可通過如下公式計算得出整個偏擺系統的諧振頻率。

帶載反射鏡的偏擺系統的諧振頻率計算公式如下：

? 基于無摩擦高精度柔性鉸鏈運動導向的壓電陶瓷納米定位系統，系統分辨率僅受放大器噪聲和測量技術的限制。開環分辨率為受系統放大器噪聲限制所能達到的典型值。極低的系統定位噪聲可獲得滿行程十萬分之一以上的閉環分辨率。
